県道猪ノ子国安線(源太橋)橋梁補修工事(上部2工区)(交付金)
   工事概要 炭素繊維シート貼付工・床版補強工 CFRPロッド
   受注者  極東興和・高田機工・吾妻商事、JV
   橋
   357.5m
    施工完了全景

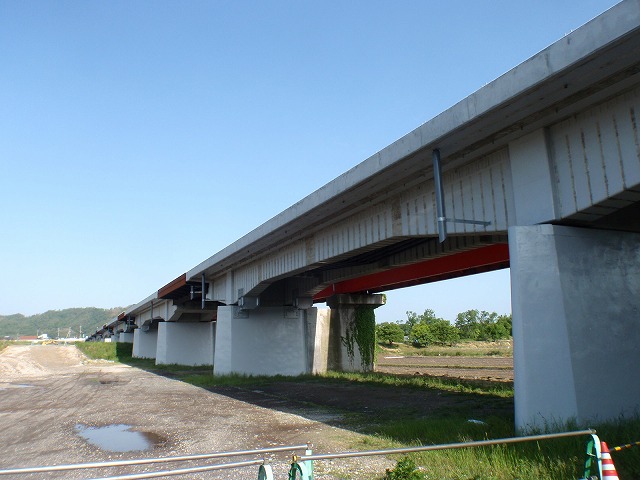

大杙橋

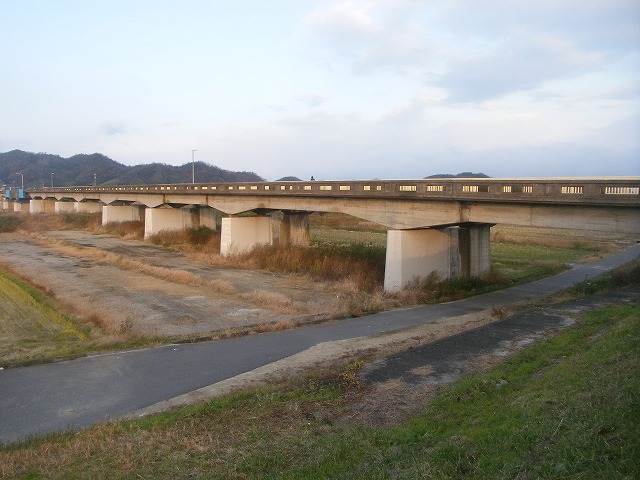

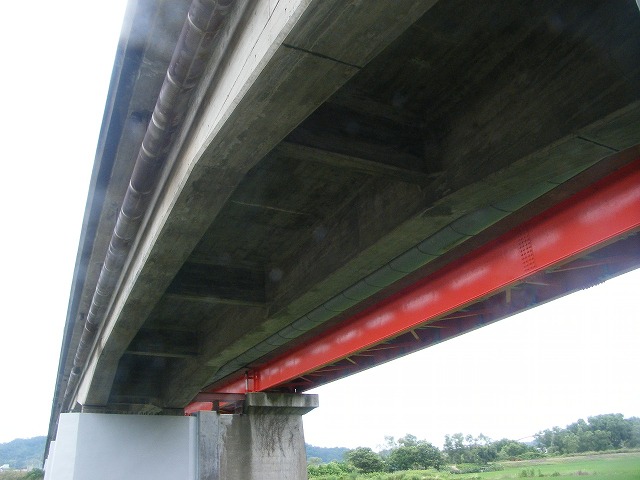

着工前全景

  着工前                         完成後

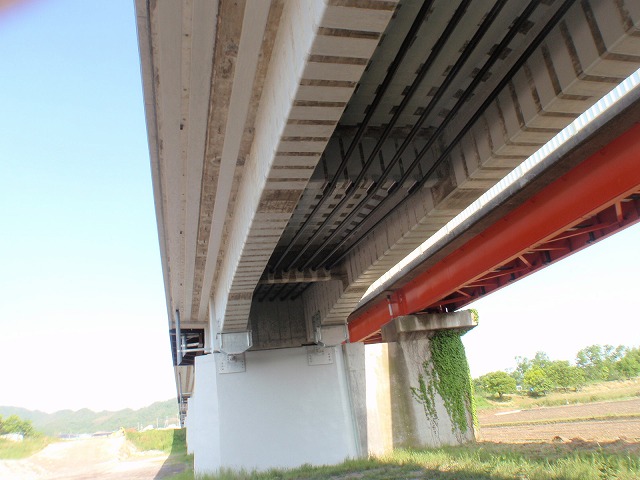

着工前 完成


 施工状況

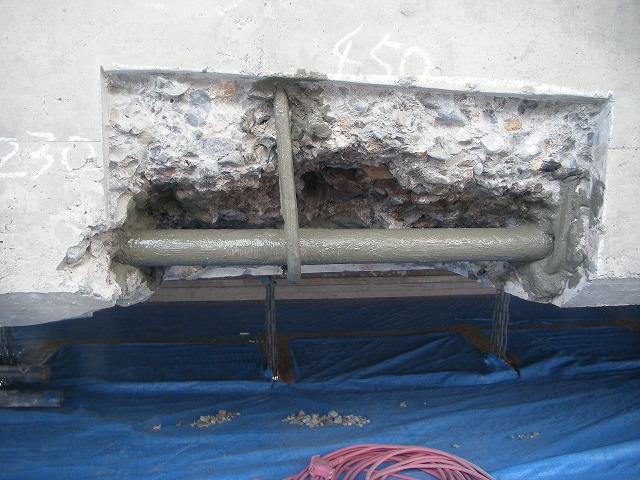

   断面修復工

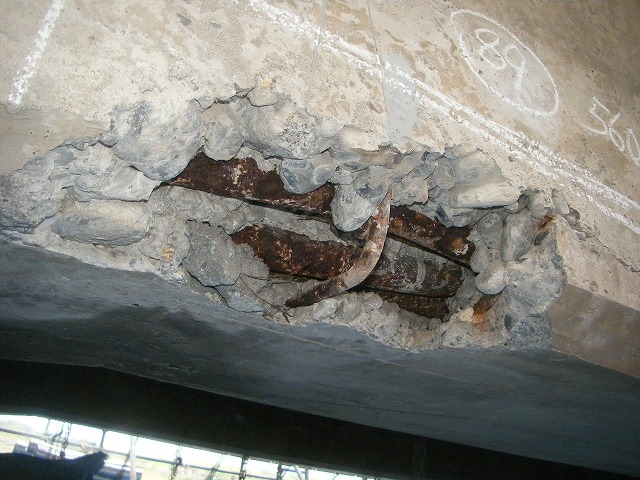

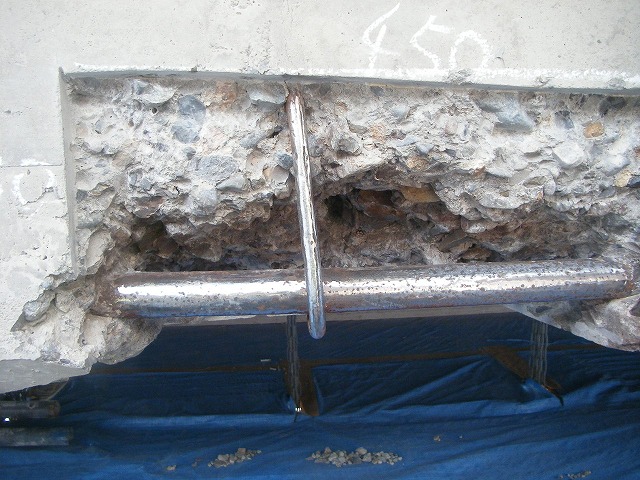

     既設状況                    ハツリ・鉄筋錆落し

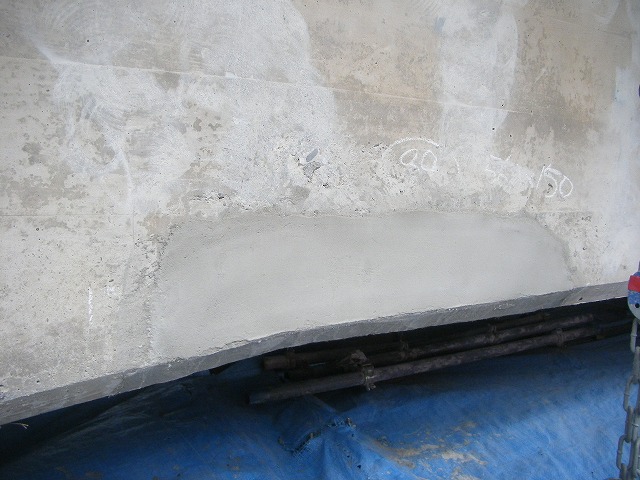

     防錆材塗布             断面修復完了

ひび割れ注入工

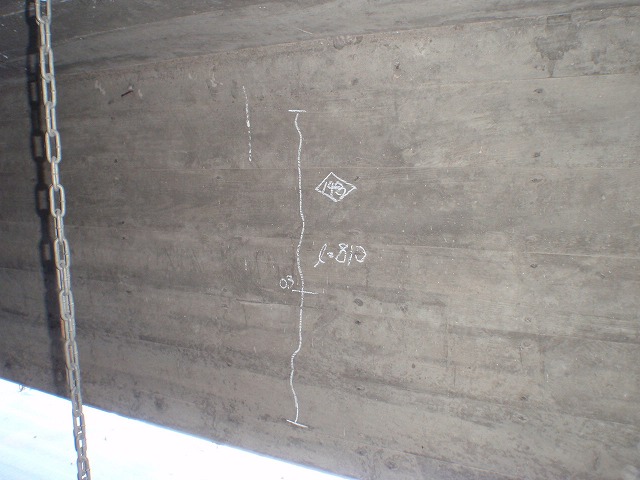

施工前調査マーキング         樹脂注入工

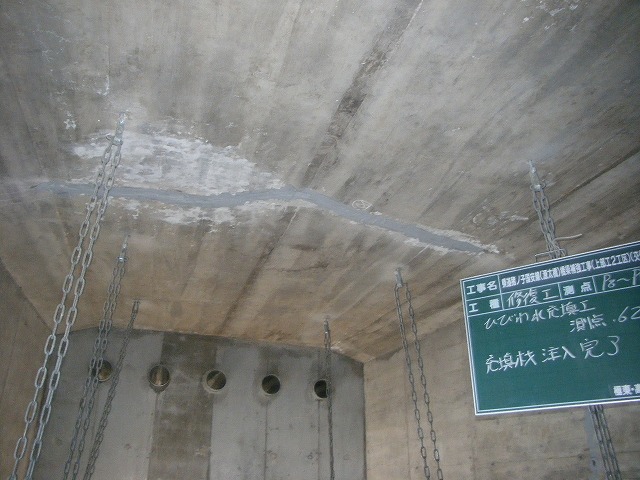

ひび割れ充填工
   施工前調査マーキング            Uカット

   充填状況                充填完了

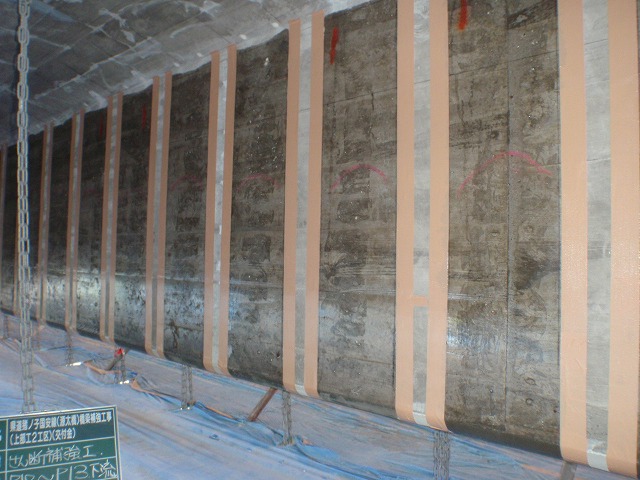

炭素繊維シート貼付工

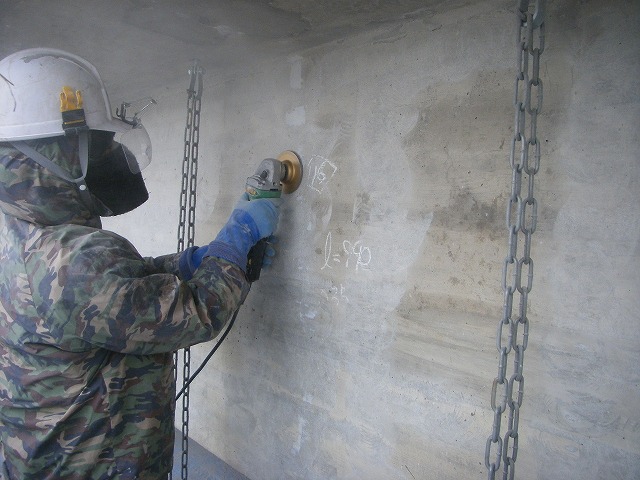

   素地ケレン                  高圧洗浄

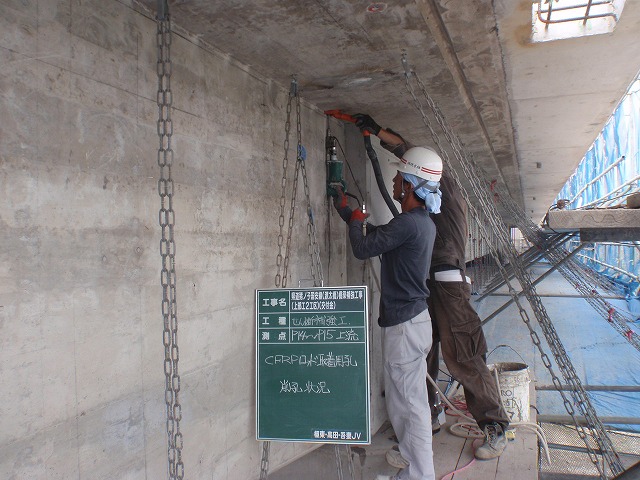

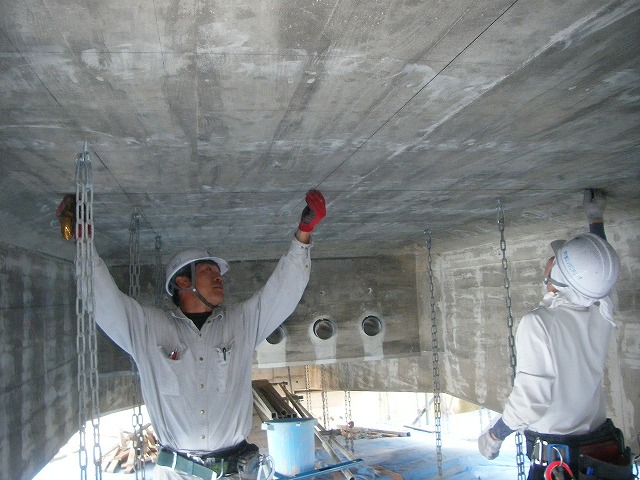

   墨出 し                   CFRPロッド用鎖孔

   プライマー塗布(主桁)          パテ処理(主桁)

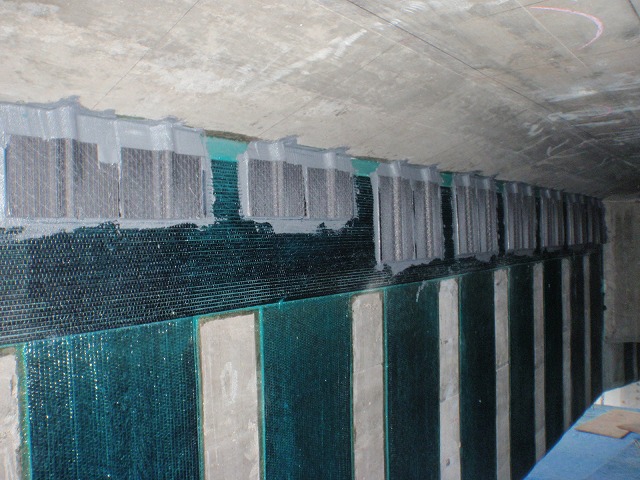

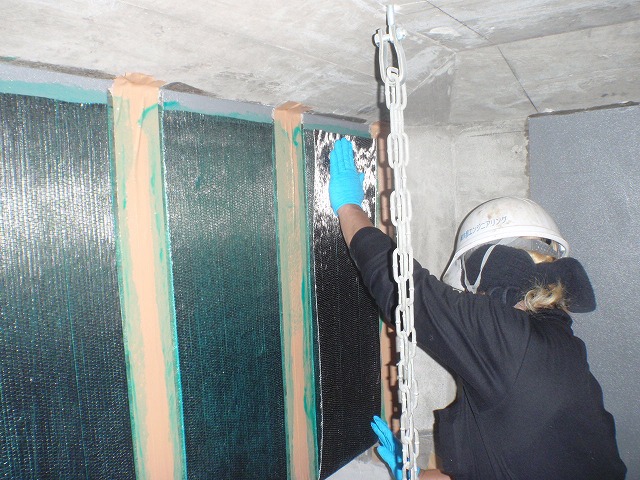

   炭素繊維シート貼付(主桁)      炭素繊維シート貼付完了(主桁)

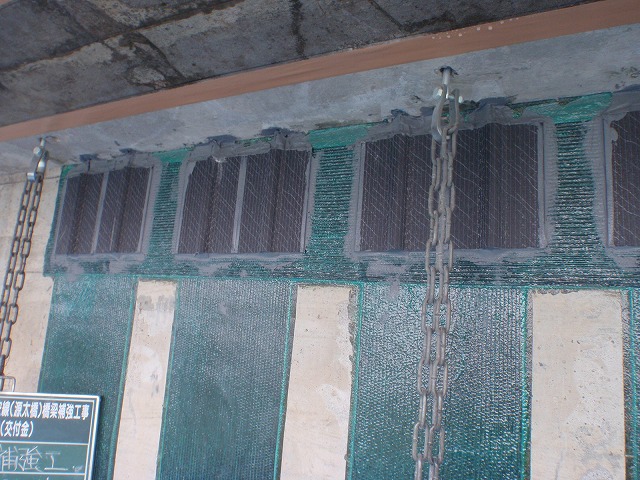

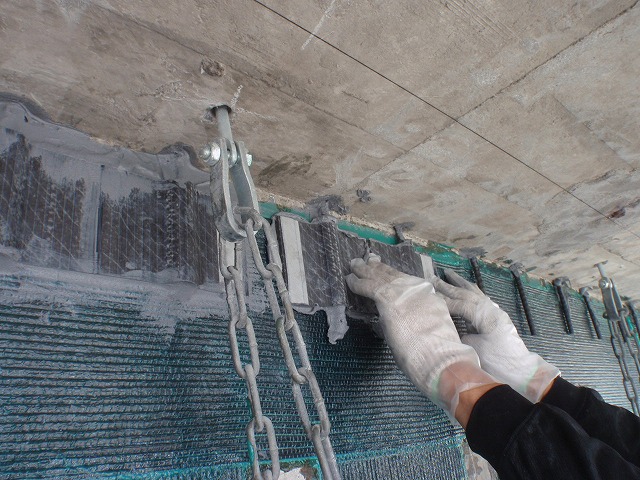

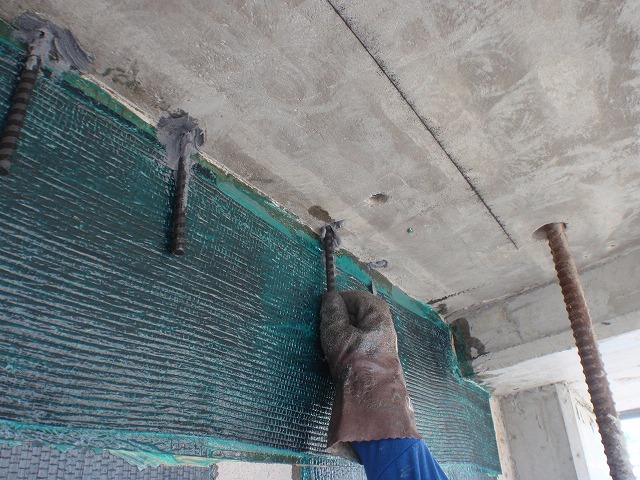

   CFRPロッド定着                 CFRPロッド接着

   添接版設置ボルト締め          支承ボルト締め

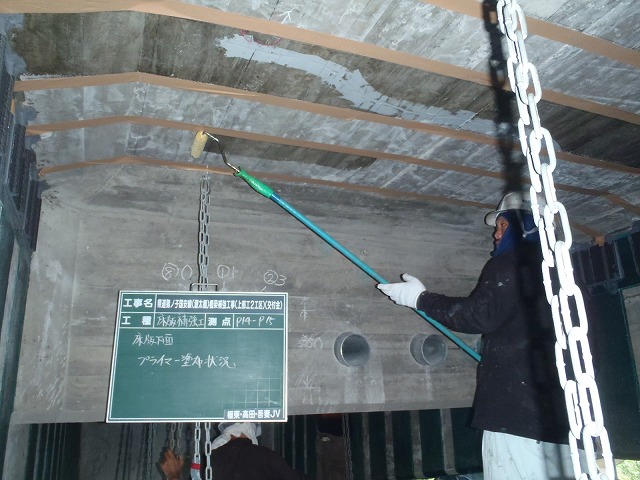

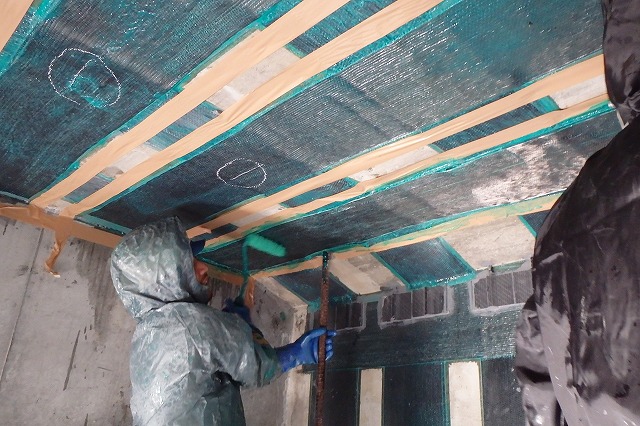

   プライマー塗布(床版)         炭素繊維シート貼付(床版)

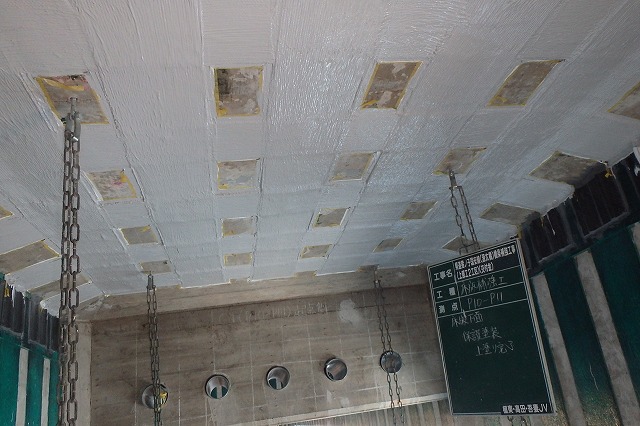

   炭素繊維シート貼付完了         紫外線保護塗装

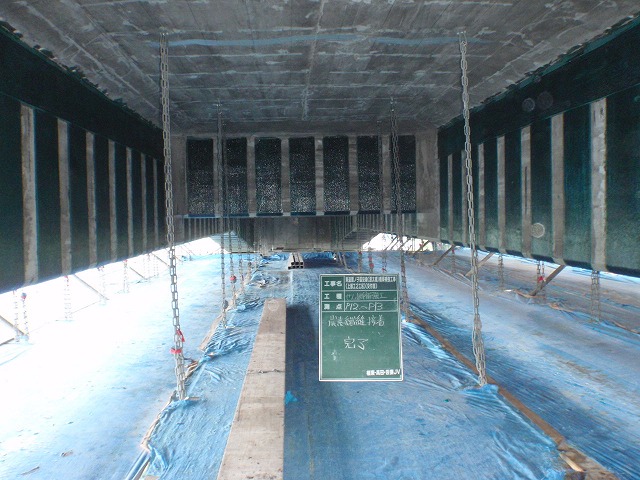

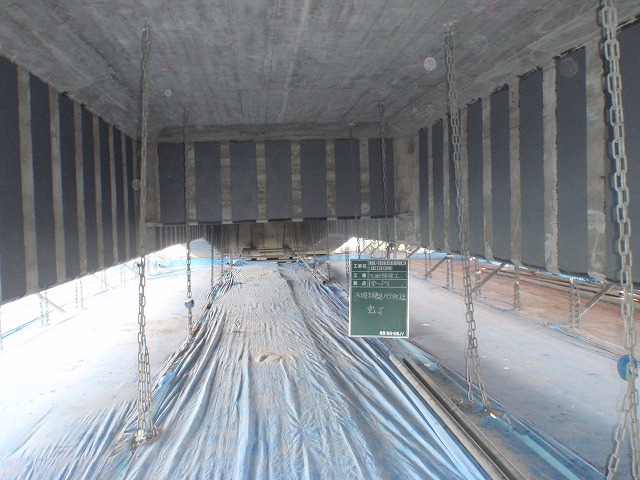

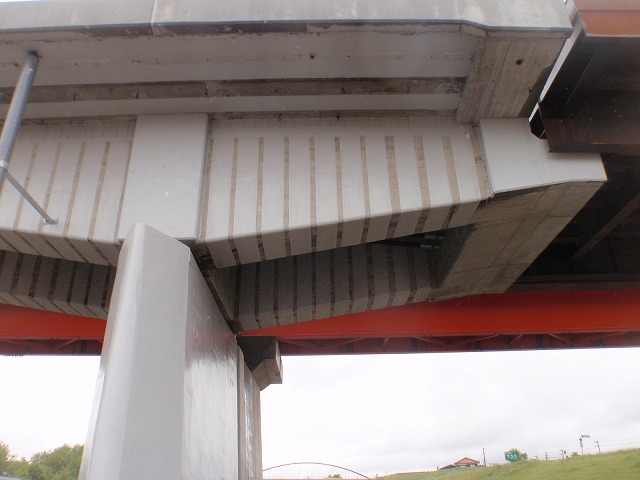

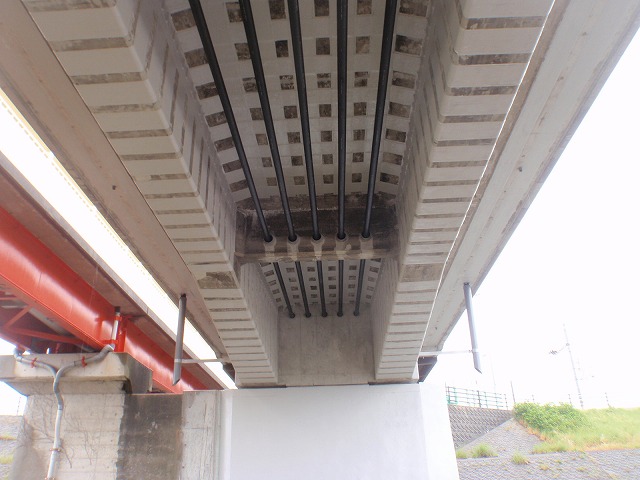

炭素繊維シート張付施工完了

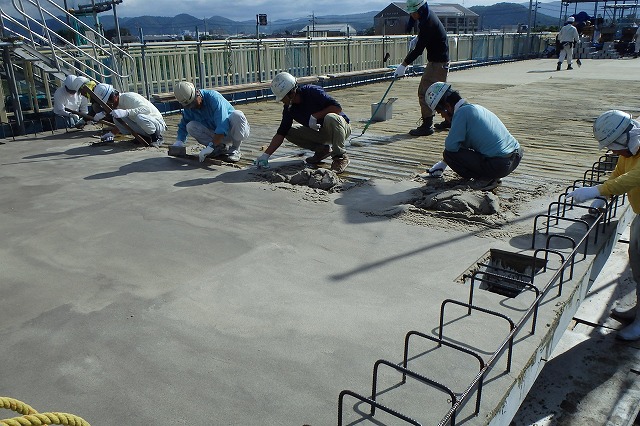

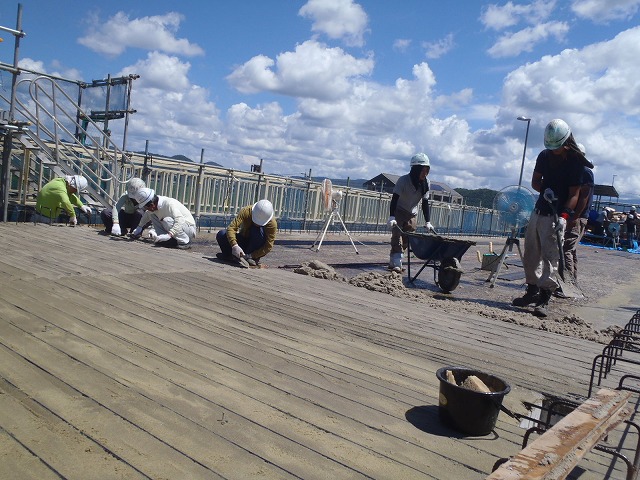

床版補強工

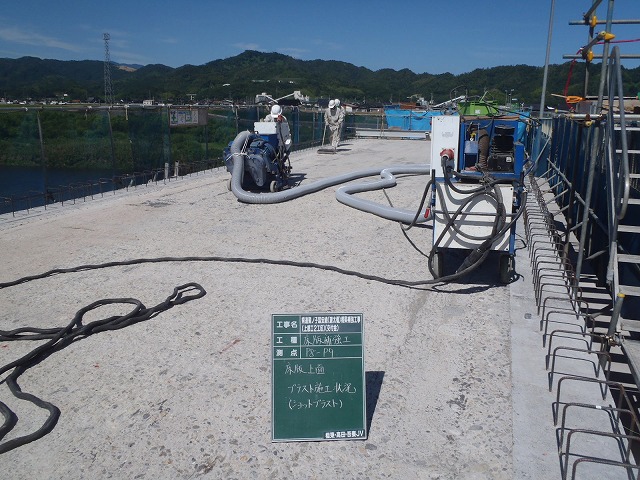

 施工前                   ショットブラスト

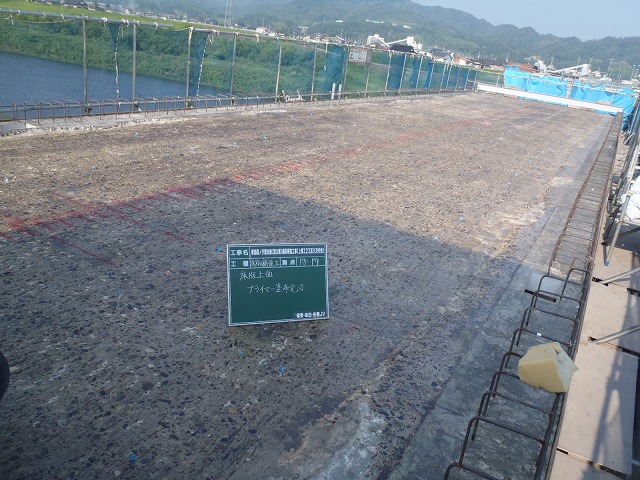

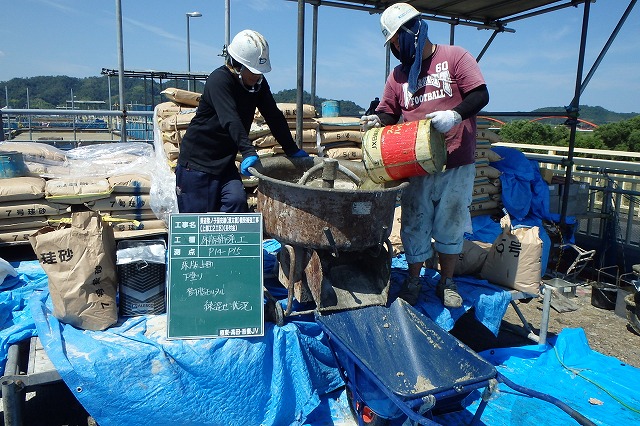

  プライマー塗布                樹脂モルタル混練

   下塗り                リードライン設置

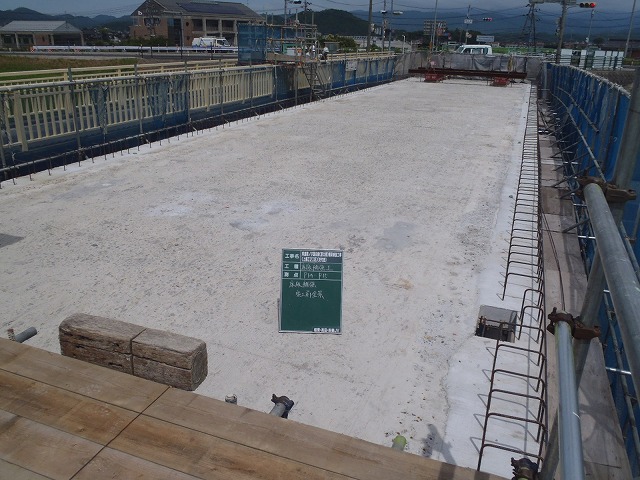

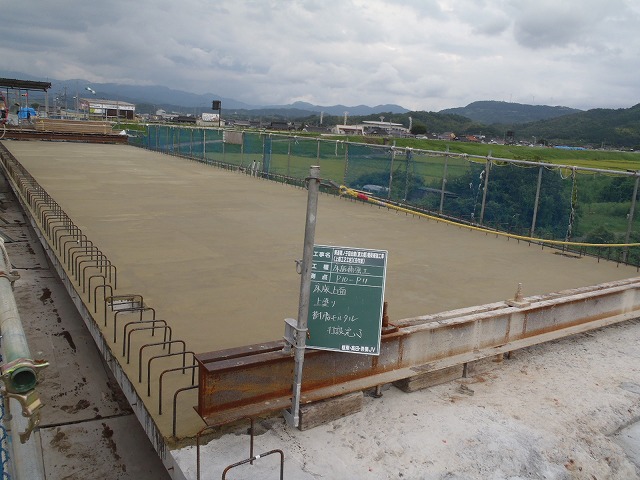

   上塗り                  施工完了
