会社所在地
場所：鳥取市 東町
 |
当社は日建連表彰2022において「第3回土木賞 特別賞」を
建設関係者として受賞しました。 作品紹介ウェブページ
| 施 工 者 | 戸田建設株式会社 | ||||||||
| 建設関係者 | 株式会社大昌エンジニアリング | ||||||||
| 仮設工（浚渫・作業ヤード） | |||||||||
| 既設構造物撤去工（上部工・下部工） | |||||||||
| 水中梁設置工 ほか | |||||||||
| 仮設工1 | |
|---|---|

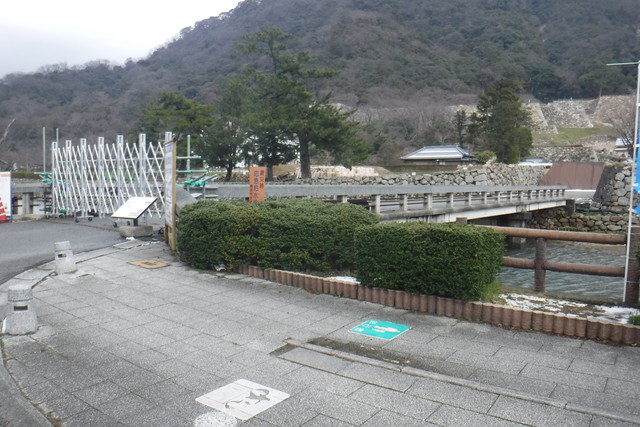

 1.着工前 上流側 |
 2.着工前 下流側 |

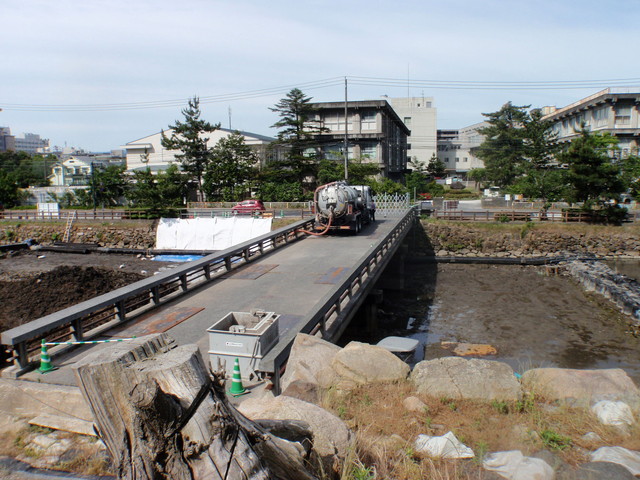

 3.土のう設置・浚渫 |

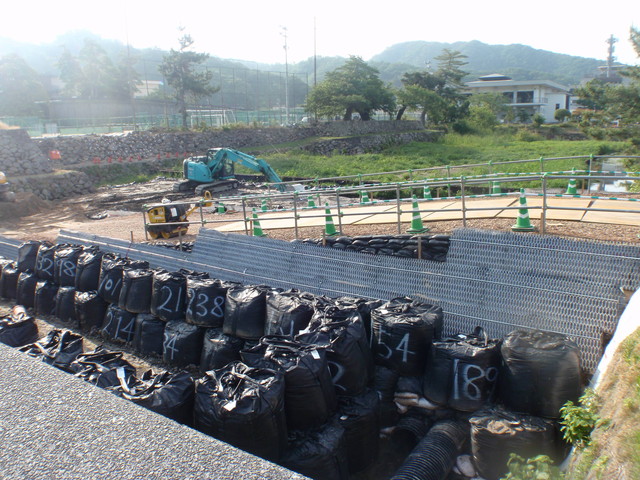

 4.工事用道路 |

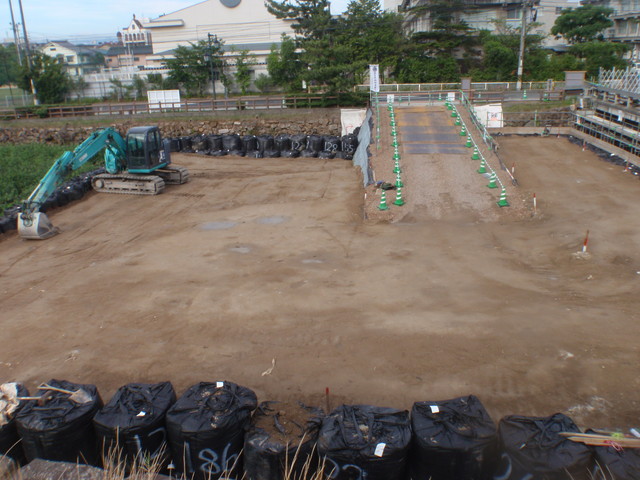

| 作業ヤード |
|---|
|

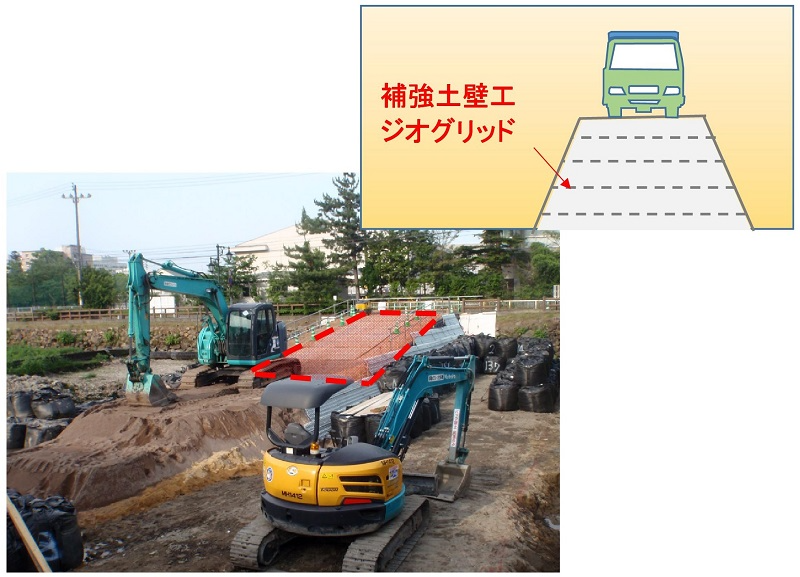

ポイント ・作業ヤードは60tクレーンが昇降し、かつ安定した地盤を構築する必要があった。 ・搬入道路を土のうの上に砕石、舗装という設計に対してジオグリッドによる補強土壁工を構築をした。 |
 |
 5.作業ヤード路床 |

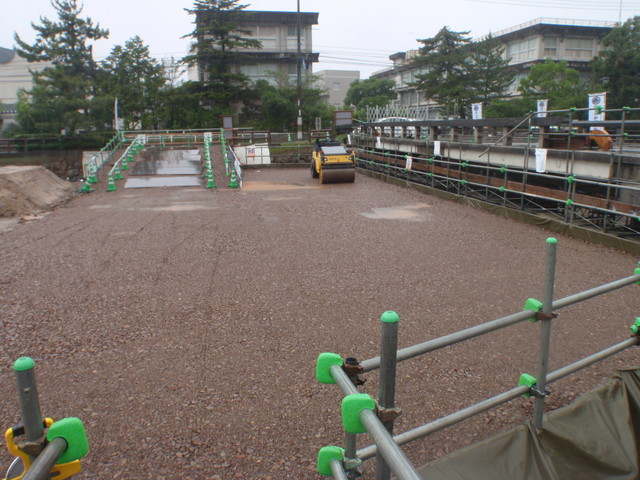

 6.作業ヤード路盤 |
| 既設上部工撤去 | |
|---|---|

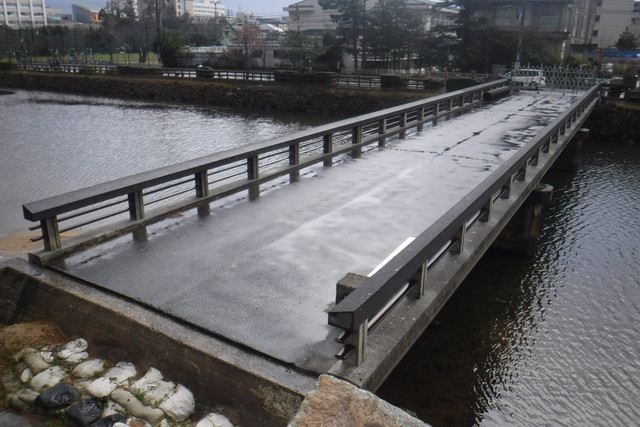

 1.着工前 |

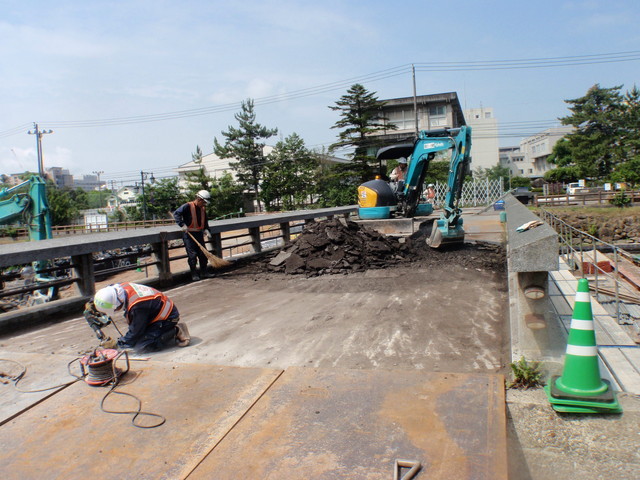

 2.舗装撤去 |

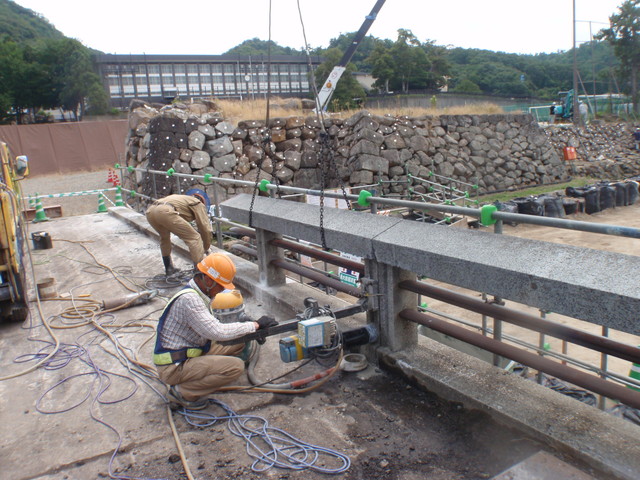

 3.高欄撤去 |

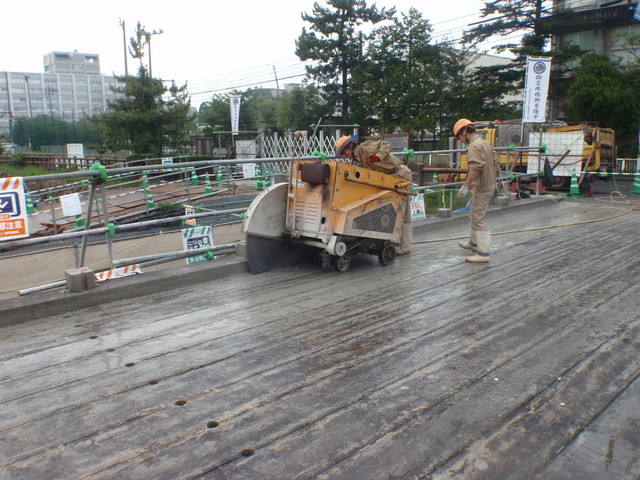

 4.カッター切断 |

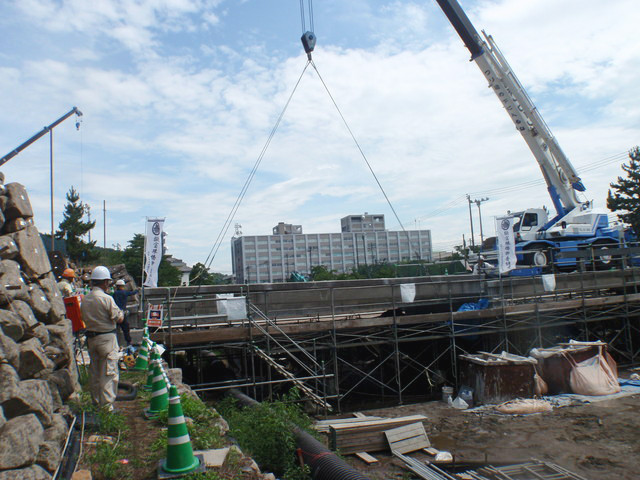

 5.クレーン吊上げ |

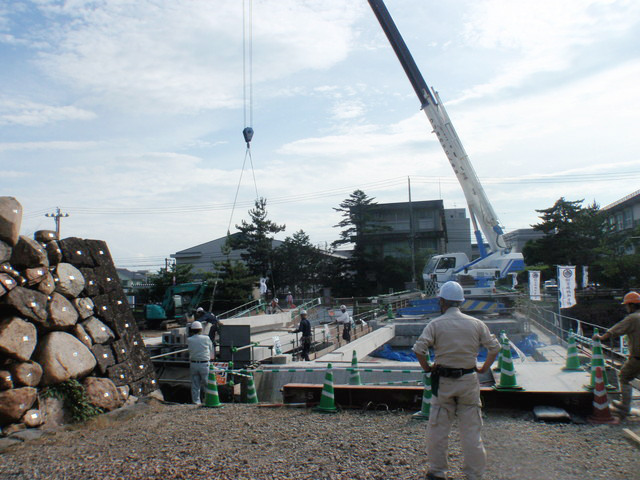

 6.撤去・集積 |

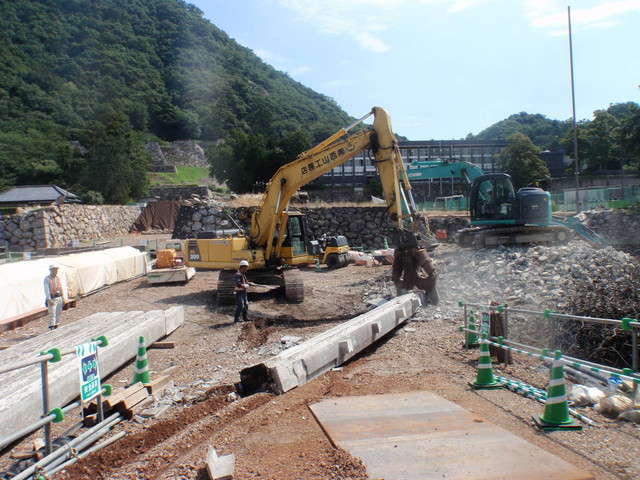

 7.破砕・分別 |
 8.搬出・処分 |
| 既設橋脚撤去 | |
|---|---|

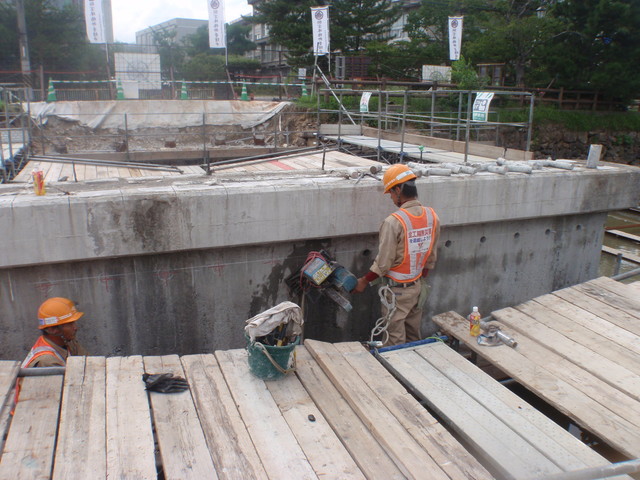

 1.吊り用コア削孔 |

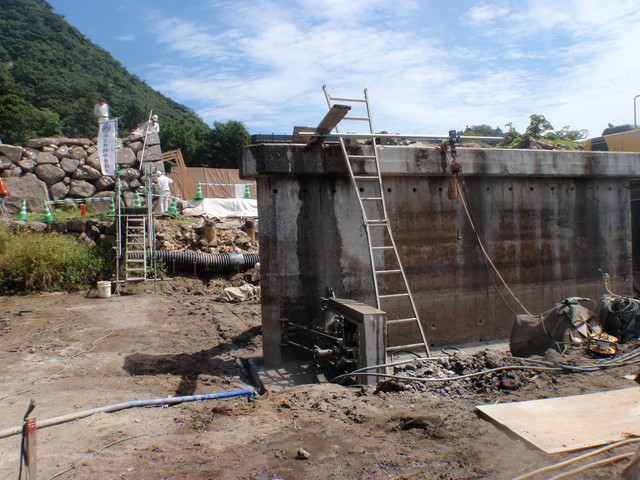

 2.ワイヤーソー切断 |

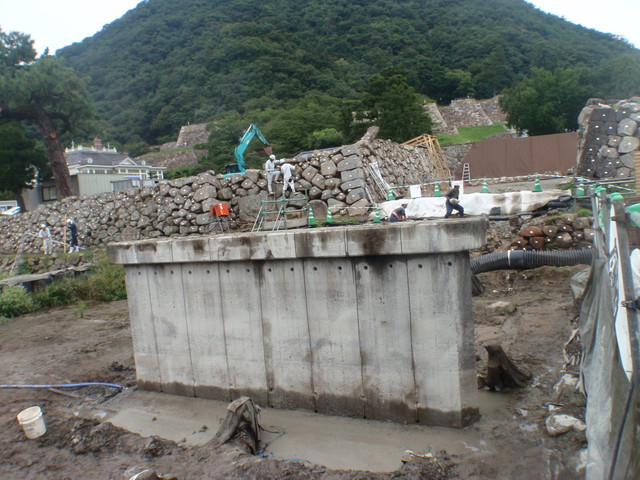

 3.切断完了 |

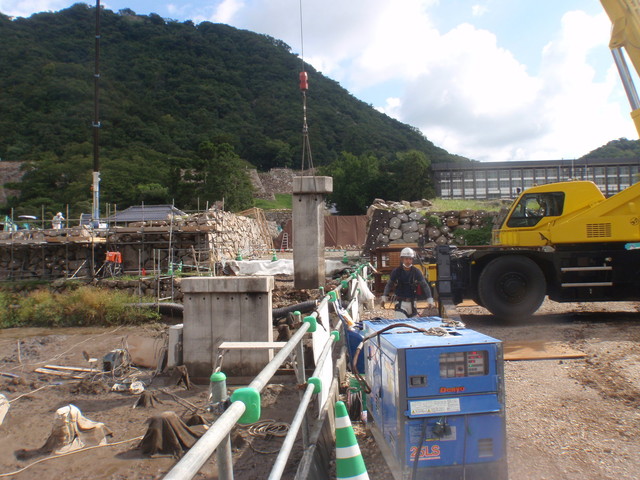

 4.クレーン吊上げ |

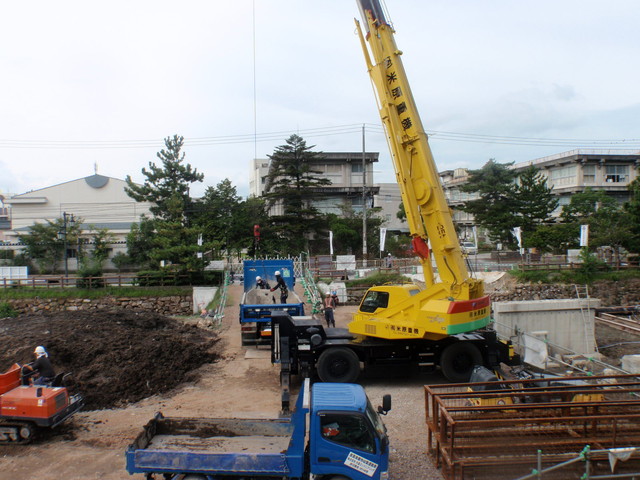

 5.積込・搬出 |

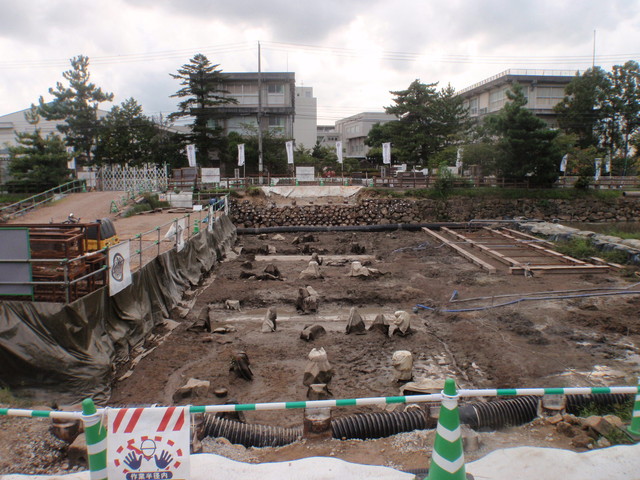

 6.撤去完了 |
| 仮設工2 | |
|---|---|

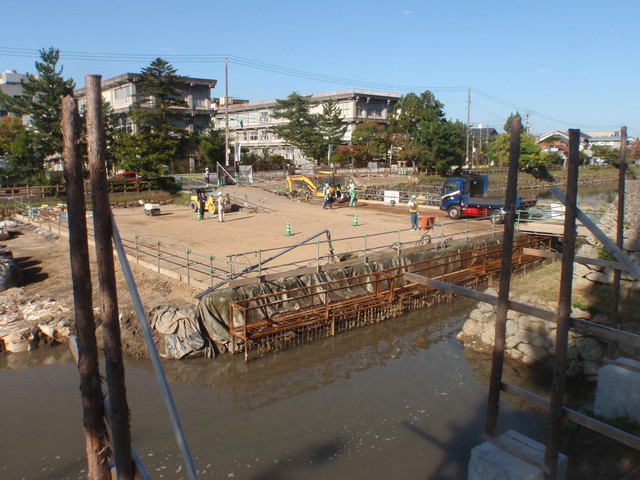

 1.作業ヤード路盤整備 |

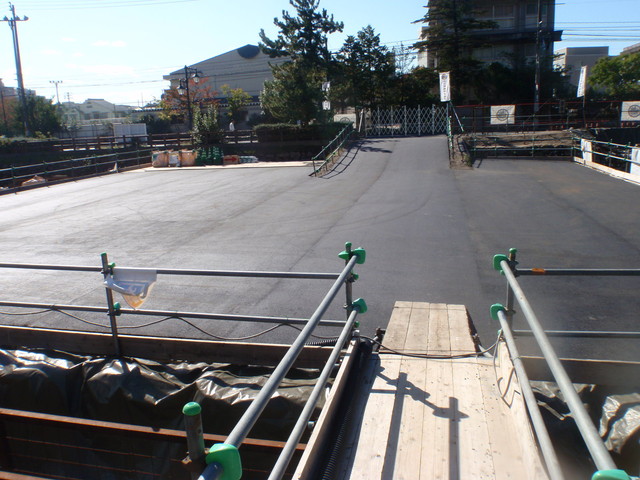

 2.作業ヤード舗装 |
| 見学用足場 |
|---|
|

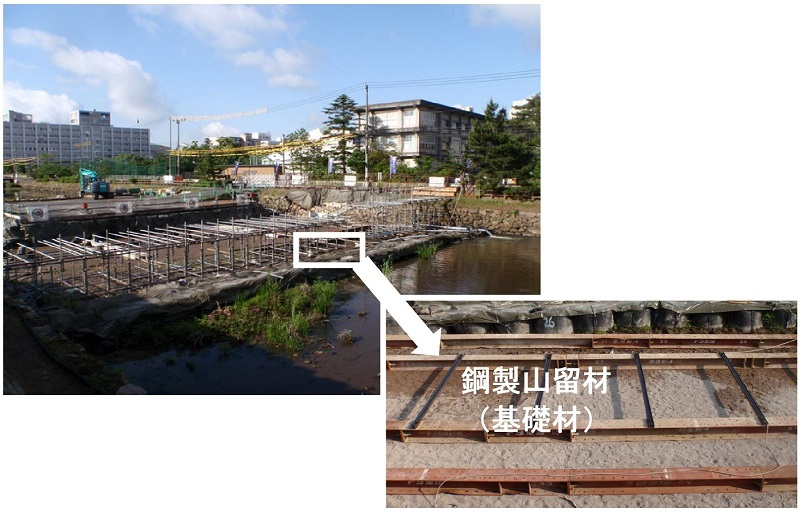

ポイント ・軟弱地盤上に多数の見学者を載せるため、鋼製山留材300Hを 基礎材として、単管足場を組む。 |
 |
|

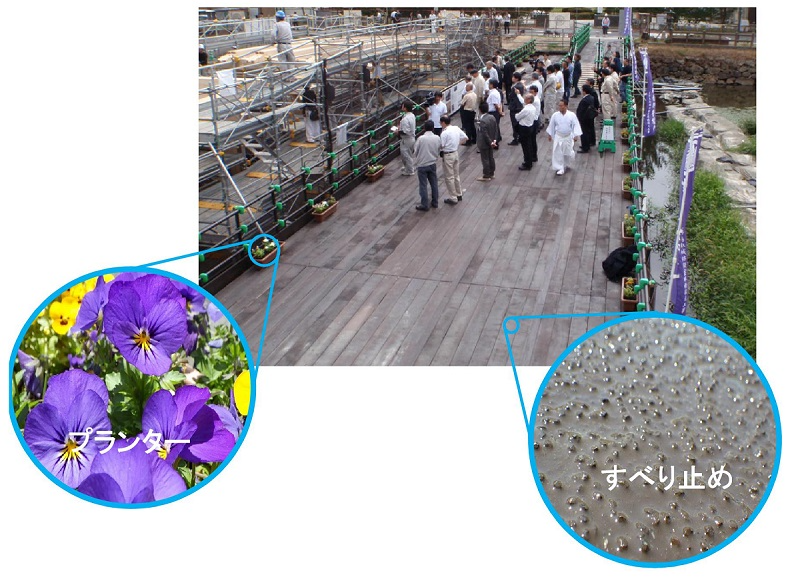

・見学者が滑ってこけないよう板にすべり止め塗装をする。 ・通路足場の端部に見学者が近接しないよう花を植えたプランターを置く。 |
 |

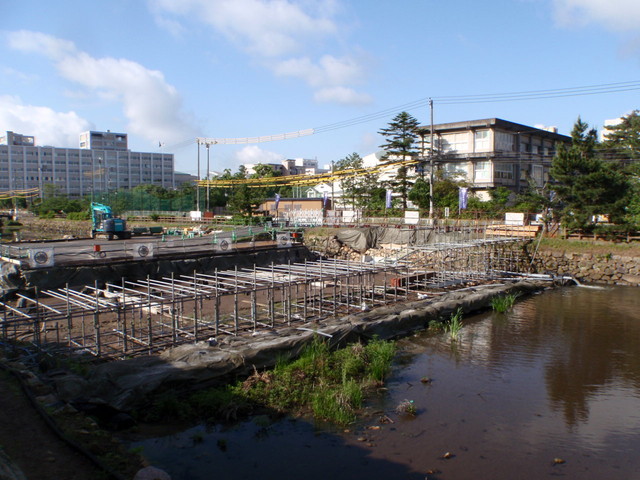

 3.見学用足場 |

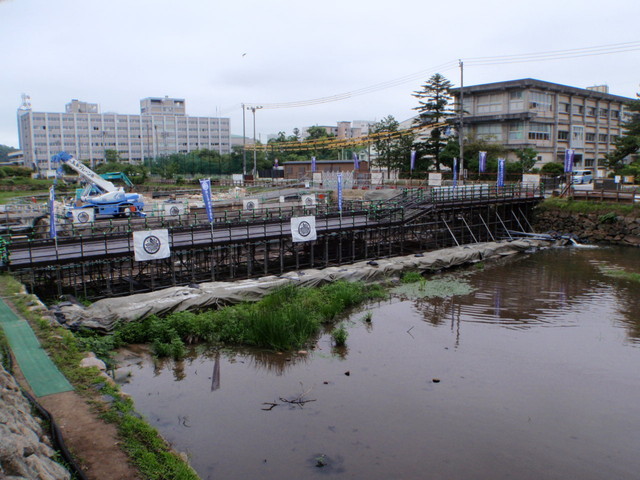

 4.見学用足場完成 |
| 水中梁設置 橋梁架設工 |
|---|
|

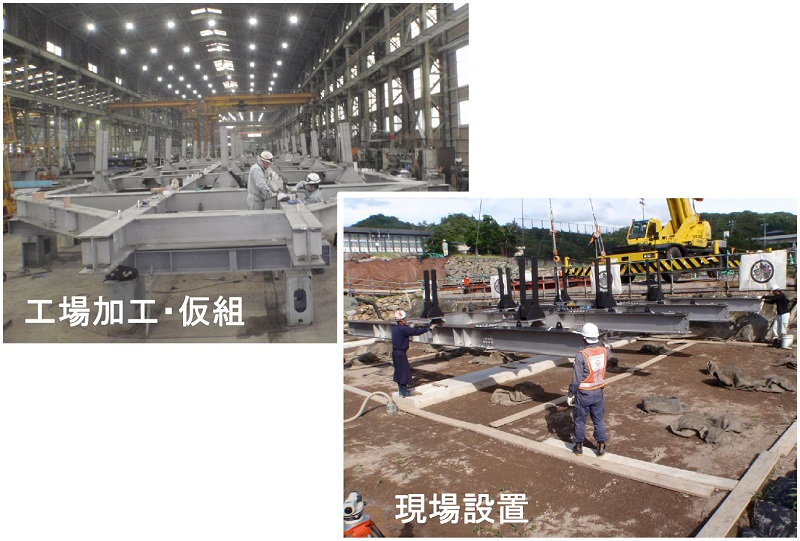

ポイント ・木橋に耐久性と構造的強度を保証するためにステンレスの水中梁を設置し、その上に木橋を載せる構造である。 ・設置場所の下部工（旧橋の残置橋脚）アンカーボルトと水中梁の工場加工孔は許容値5mmしかなかったが、製作な測量と計算、工場検査によりクリアした。 |
 |

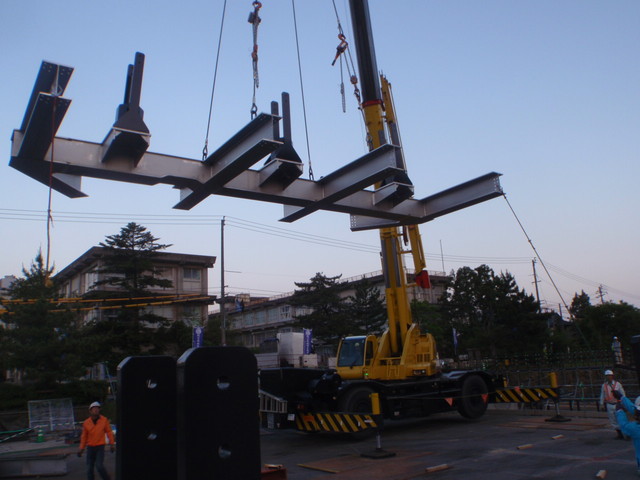

 1.水中梁搬入 |

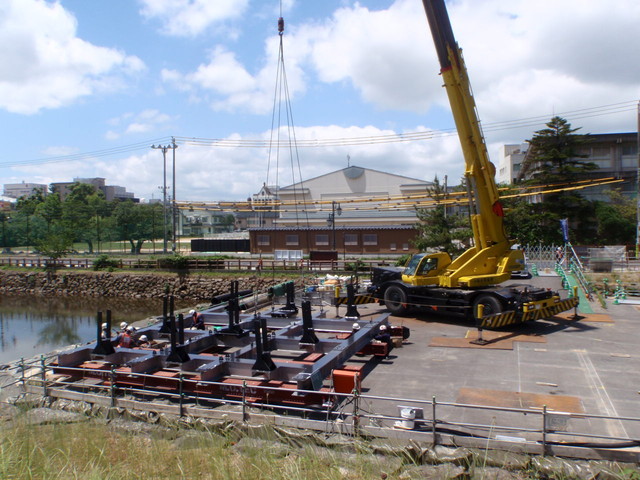

 2.仮置き・組立作業 |

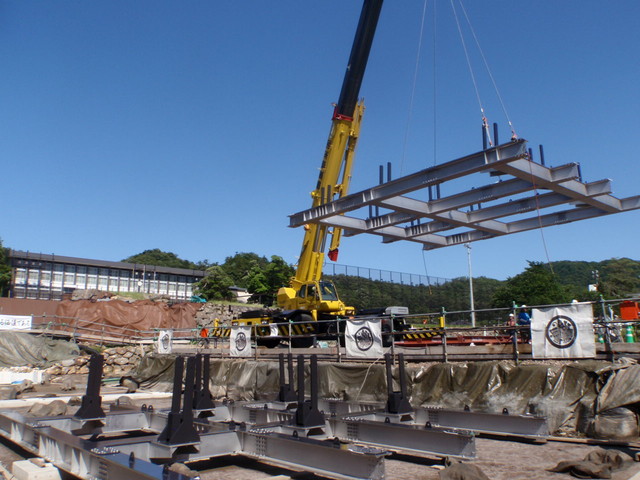

 3.クレーン吊上げ |
 4.据付け |

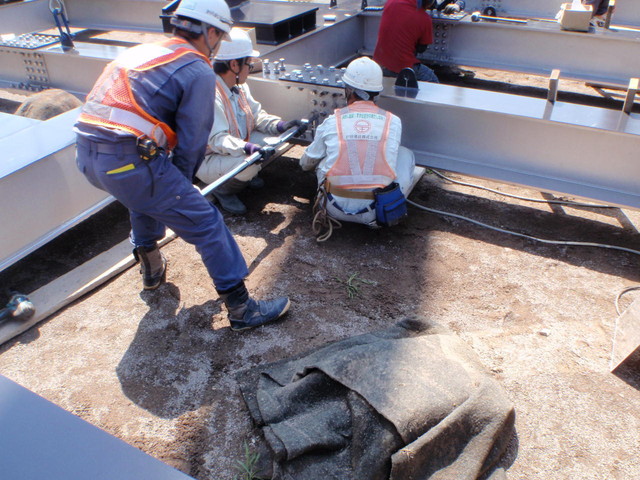

 5.ボルト締付トルク確認 |

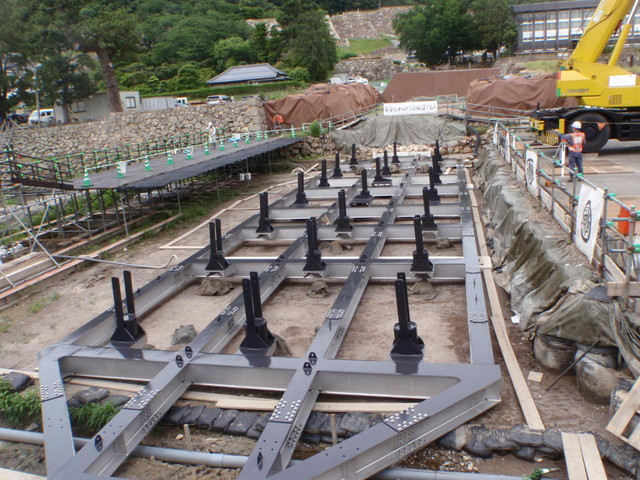

 6.設置完了 |

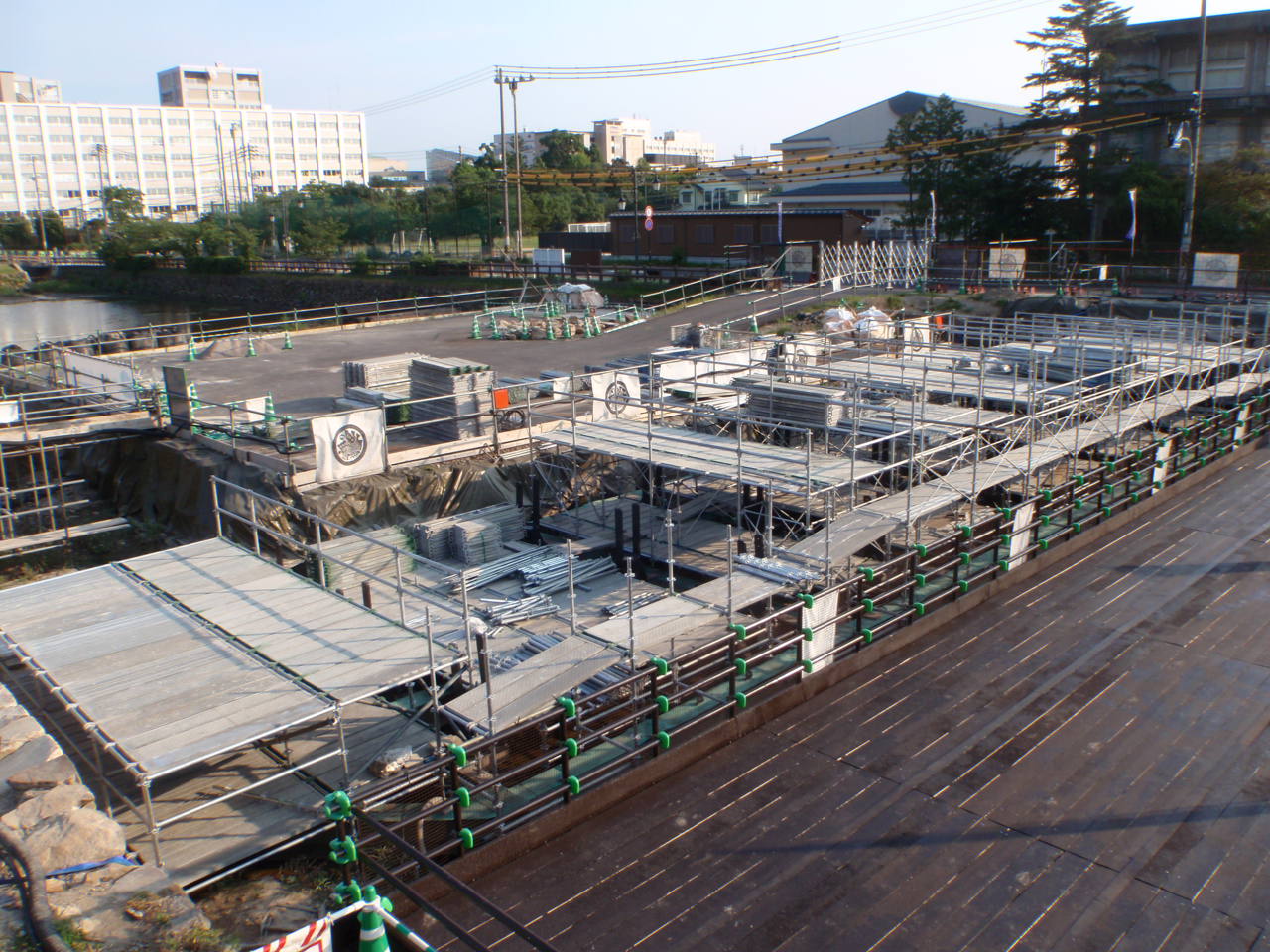

 7.木橋用足場設置 |
 8.脚部吊りこみ |
 9.桁据付け |

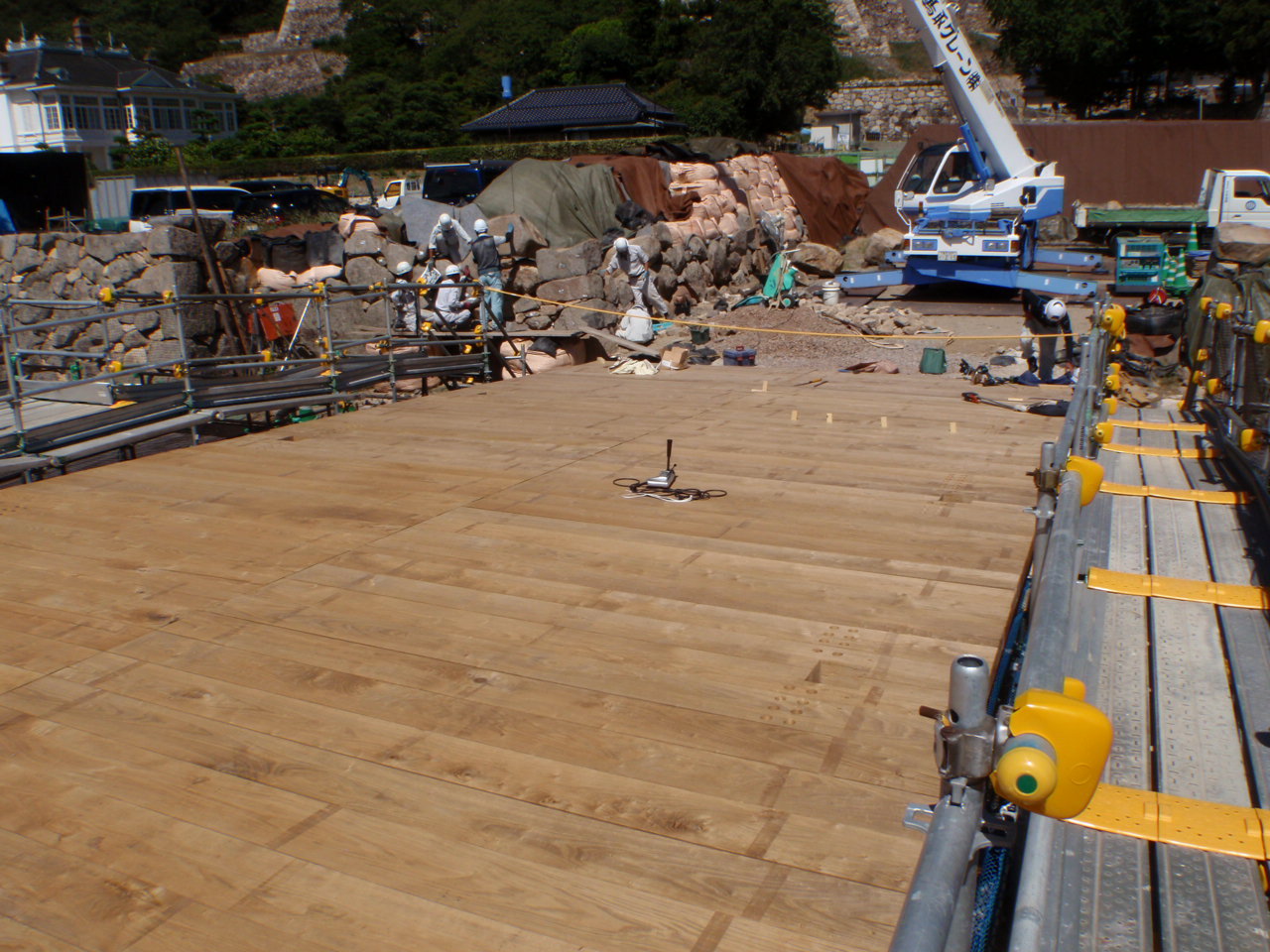

 10.床版設置 |

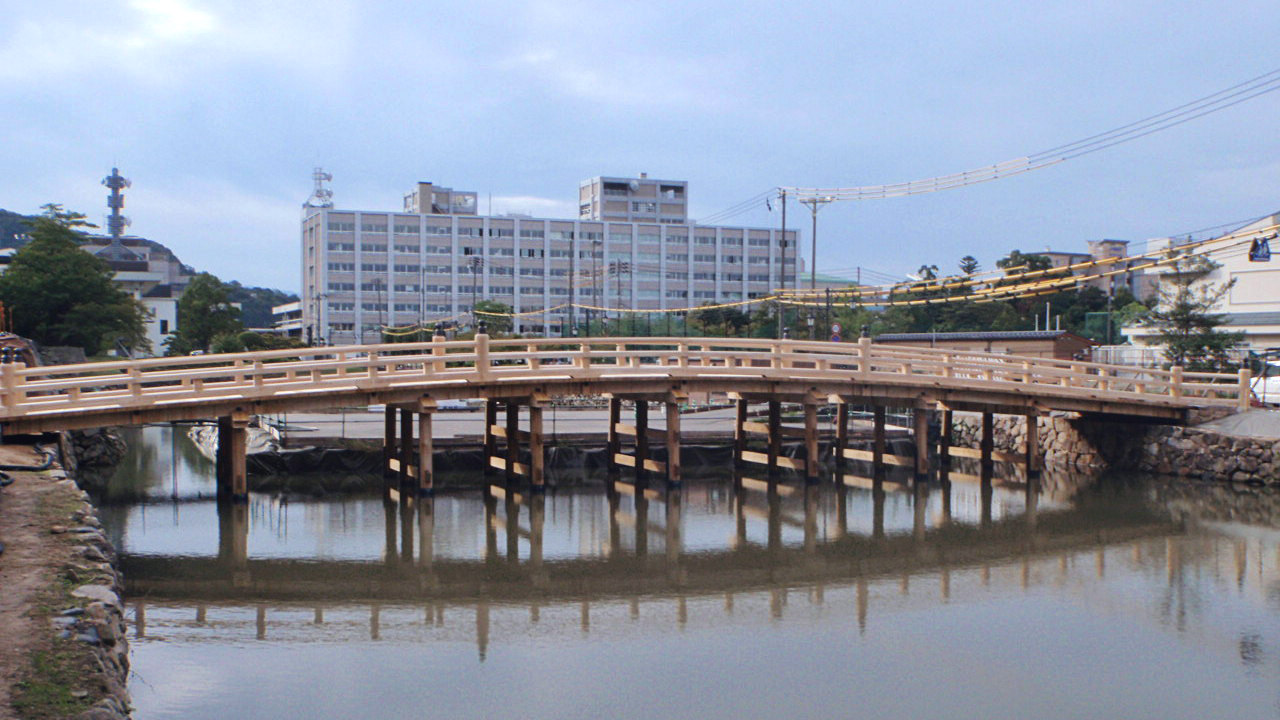

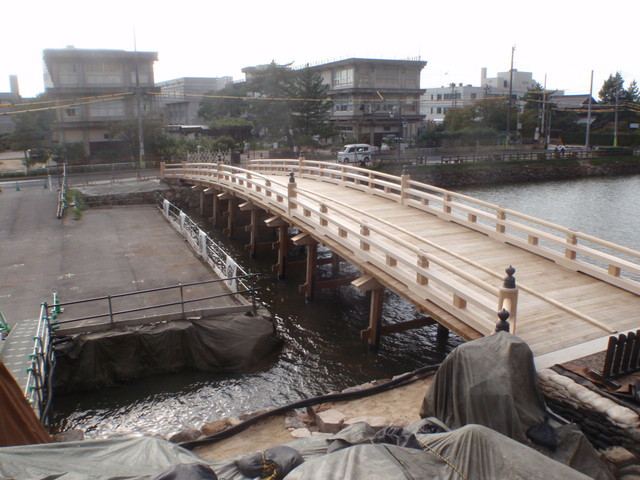

 11.完成 |
